D73H美標凸耳對夾式硬密封蝶閥選型分析
D73H對夾式硬密封蝶閥采用一個“U"型不銹鋼密封圈,該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°~10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上,是調節流量和截斷流體的最佳裝置。
對夾采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。D73H手柄對夾式硬密封蝶閥采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉,加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。

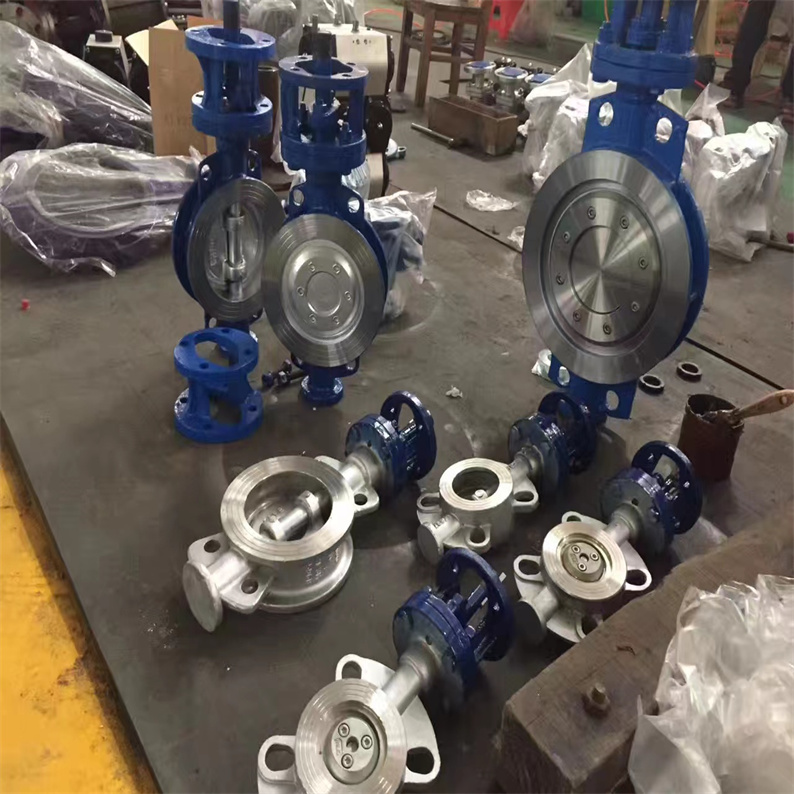

一、D73H美標凸耳對夾式硬密封蝶閥選型分析結構
手柄對夾式硬密封蝶閥主要由以下部分組成:
1.閥體:閥體通常采用鑄鋼或不銹鋼材料制成,其內部裝有閥座和蝶板。
2.閥座:閥座一般采用彈性材料制成,如氟橡膠、聚四氟乙烯等,具有良好的密封性能。
3.蝶板:蝶板是閥門的主要開閉件,一般采用不銹鋼或鑄鋼材料制成,表面覆蓋有耐磨、耐腐蝕的材料,如聚氨酯等。
4.手柄:手柄是閥門的操作部分,通過手柄的旋轉來實現閥門的開閉。
5.對夾裝置:對夾裝置是手柄對夾式結構的關鍵部分,用于固定閥門和管道之間的連接。
二、D73H美標凸耳對夾式硬密封蝶閥選型分析工作原理
手柄對夾式硬密封蝶閥的工作原理很簡單,當手柄旋轉時,蝶板就會隨之旋轉,從而實現閥門的開閉。具體來說,當手柄順時針旋轉時,蝶板會逐漸離開閥座,使介質可以通過閥門流動;反之,當手柄逆時針旋轉時,蝶板會回到閥座上,將介質截斷。
由于采用了彈性閥座和硬質蝶板的組合,手柄對夾式硬密封蝶閥具有較好的密封性能。此外,其安裝和維護也十分方便,只需要松開對夾裝置即可拆卸閥門進行檢修。
三、D73H美標凸耳對夾式硬密封蝶閥選型分析適用范圍
D73H手柄對夾式硬密封蝶閥廣泛應用于石油、化工、城市燃氣、城市供熱、水處理、和環保等一般工業系統中的管道中,用于輸送各種腐蝕性、非腐蝕性流體介質,是一種比較經濟節能的閥門。

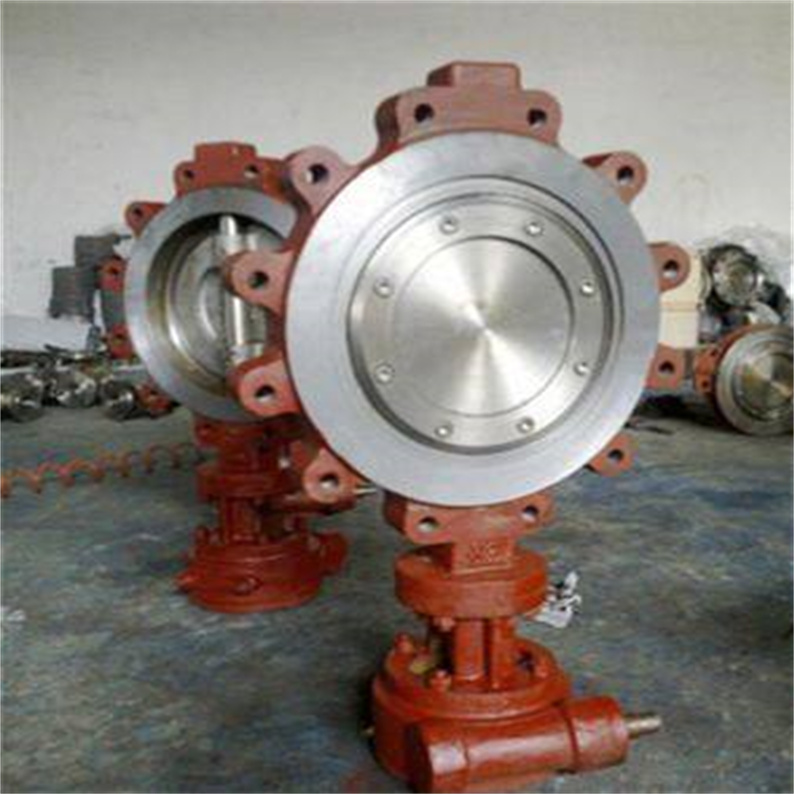

【D73H美標凸耳對夾式硬密封蝶閥選型分析產品特點】
1、對夾采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能
2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點
3、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長
4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小
5、對夾式硬密封具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝
6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用
D73H美標凸耳對夾式硬密封蝶閥選型分析產品特點
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便;
2、本蝶閥采用不銹鋼“U"型密封圈,具有一定的彈性無論在高溫、低溫的情況下,它與蝶板均具有優良的密封性;
3、本蝶閥的三維偏心距,經過嚴格的計算,“U"型密封圈與蝶板幾乎無磨擦,使用壽命長,并具有越關越緊的功能;
4、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長;
5、本蝶閥結構,“開關"僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響,密封性能可靠;
6、耐高溫、耐低溫、耐腐蝕性。
D73H美標凸耳對夾式硬密封蝶閥選型分析采用標準
設計標準 :GB/T12238-1989
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
D73H美標凸耳對夾式硬密封蝶閥選型分析技術參數
公稱通徑 | DN(mm) | 50~1200 | ||||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
適用介質 | 水、蒸氣、油品、酸類腐蝕性等。 | |||||
適用溫度 | 碳鋼 :-29℃~600℃ 不銹鋼-40℃~600℃ |
D73H美標凸耳對夾式硬密封蝶閥選型分析主要零件材質
零件名稱 | 材料 |
閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
蝶板 | 鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼 |
密封圈 | 不銹鋼、聚內脂、抗磨材料 |
閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
填料 | 柔性石墨 |

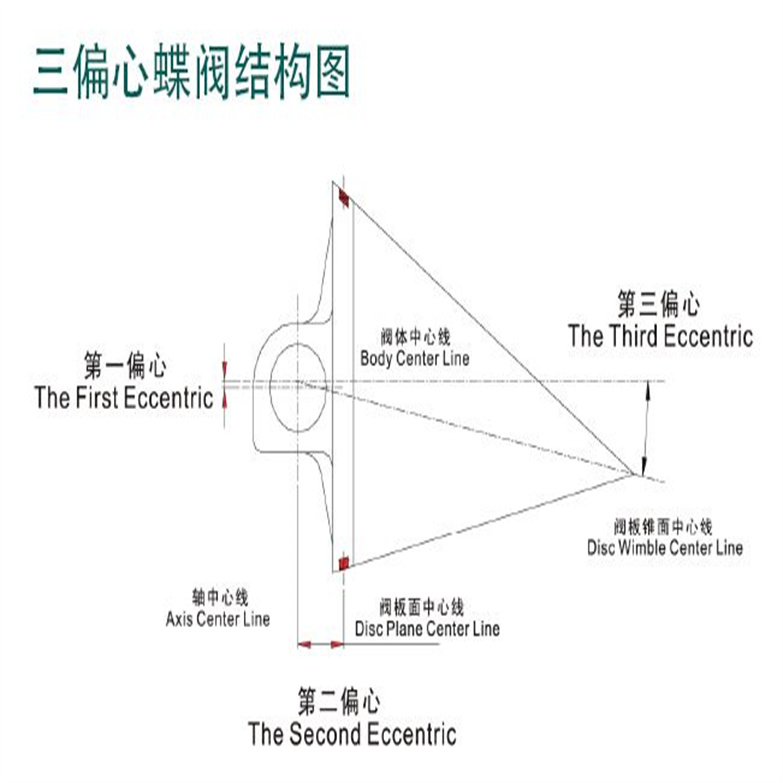

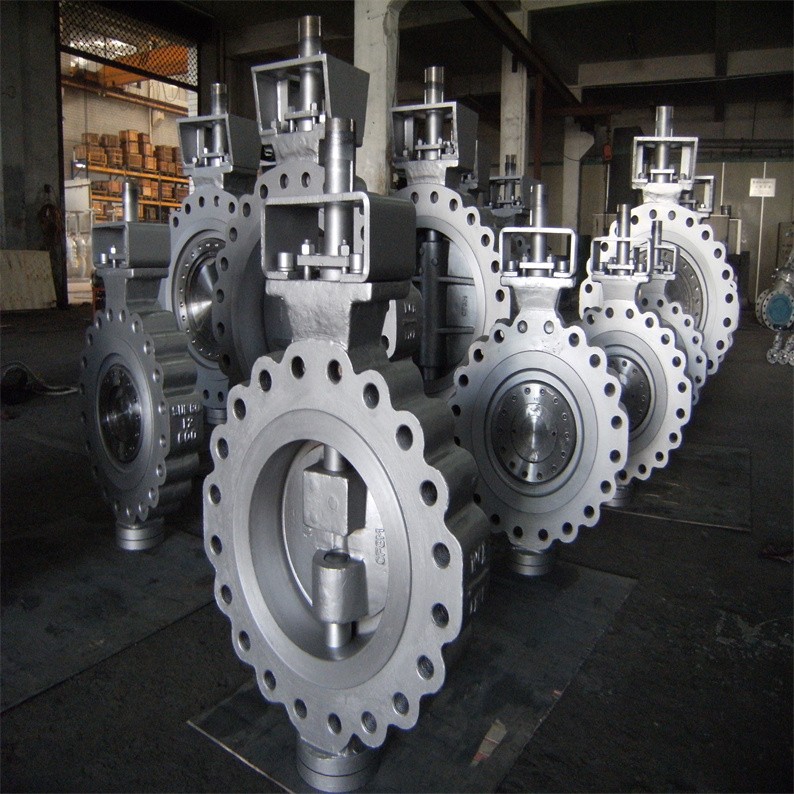

D73H美標凸耳對夾式硬密封蝶閥選型分析三偏心特點及原理
1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時,蝶板與閥座在關閉時瞬間接觸,利用蝶板偏心1、偏心2迅速脫離閥座,降低了密封副的磨損,磨擦力矩小,開啟靈活。偏心錐面3,使閥門在開啟或關閉時蝶板能通過閥座內孔,實現接觸密封。另外,錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑,故蝶板在閥門關閉時將出現越關越緊,能夠?qū)崿F(xiàn)自鎖,防止蝶板過位。

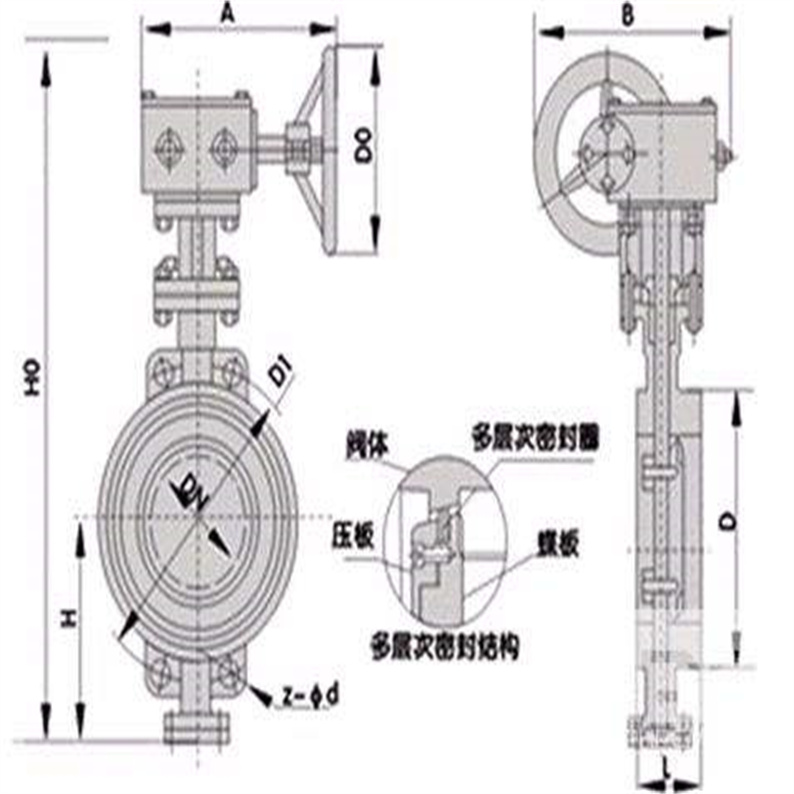

D73H美標凸耳對夾式硬密封蝶閥選型分析外形結構圖
D73H美標凸耳對夾式硬密封蝶閥選型分析主要外形尺寸
公稱通徑DN | 外形尺寸 | 連接尺寸 | |||||||||
L | H1 | H | PN0.6MPa | PN1.0MPa | PN1.6MPa | PN2.5MPa | |||||
D1 | z-d | D1 | z-d | D1 | z-d | D1 | z-d | ||||
50 | 43 | 112 | 350 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 115 | 370 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 | 145 | 8-18 |
80 | 49 | 120 | 380 | 150 | 4-14 | 160 | 8-18 | 160 | 8-18 | 160 | 8-18 |
100 | 56 | 138 | 420 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 | 190 | 8-22 |
125 | 64 | 164 | 460 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 | 220 | 8-26 |
150 | 70 | 175 | 555 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 | 250 | 8-26 |
200 | 71 | 208 | 605 | 280 | 8-18 | 295 | 8-22 | 295 | 12-22 | 310 | 12-26 |

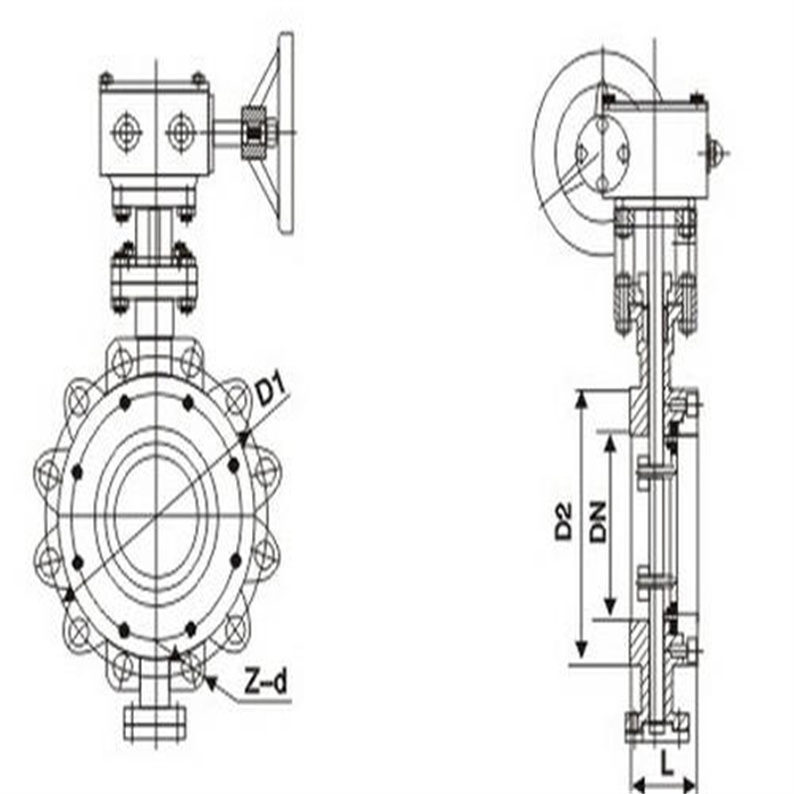

D73H美標凸耳對夾式硬密封蝶閥選型分析外形結構圖
D73H美標凸耳對夾式硬密封蝶閥選型分析PN0.6MPa~PN1.0MPa連接尺寸
公稱通徑 | 結構長度 標準值 | 外形尺寸(參考值) | 連接尺寸(標準值) | 重量 (kg) | |||||||
H | H1 | A | B | PN0.6MPa | PN1.0MPa | ||||||
毫米 | 英寸 | L | D1 | Z-d | D1 | Z-d | |||||
50 | 2 | 43 | 112 | 350 | 180 | 200 | 110 | 4-14 | 125 | 4-18 | 11 |
65 | 2-1/2 | 46 | 115 | 370 | 180 | 200 | 130 | 4-14 | 145 | 4-18 | 12 |
80 | 3 | 49 | 120 | 380 | 180 | 200 | 150 | 4-18 | 160 | 8-18 | 14 |
100 | 4 | 56 | 138 | 420 | 180 | 200 | 170 | 4-18 | 180 | 8-18 | 16 |
125 | 5 | 64 | 164 | 460 | 180 | 200 | 200 | 8-18 | 210 | 8-18 | 26 |
150 | 6 | 70 | 175 | 555 | 270 | 280 | 225 | 8-18 | 240 | 8-22 | 28 |
200 | 8 | 71 | 208 | 605 | 270 | 280 | 280 | 8-18 | 295 | 8-22 | 44 |
250 | 10 | 76 | 243 | 680 | 270 | 280 | 335 | 12-18 | 350 | 12-22 | 68 |
300 | 12 | 83 | 283 | 800 | 380 | 420 | 395 | 12-22 | 400 | 12-22 | 85 |
350 | 14 | 92 | 310 | 835 | 380 | 420 | 445 | 12-22 | 460 | 16-22 | 121 |
400 | 16 | 102 | 340 | 915 | 450 | 470 | 495 | 16-22 | 515 | 16-22 | 140 |
450 | 18 | 114 | 380 | 960 | 480 | 490 | 550 | 16-22 | 565 | 20-26 | 190 |
500 | 20 | 127 | 410 | 1020 | 480 | 490 | 600 | 20-22 | 620 | 20-26 | 260 |
600 | 24 | 154 | 470 | 1225 | 480 | 490 | 705 | 20-26 | 725 | 20-30 | 380 |
700 | 28 | 165 | 550 | 1355 | 640 | 660 | 810 | 24-26 | 840 | 24-30 | 450 |
800 | 32 | 190 | 640 | 1470 | 640 | 660 | 920 | 24-30 | 950 | 24-33 | 650 |
900 | 36 | 203 | 710 | 1545 | 750 | 860 | 1020 | 24-30 | 1050 | 28-33 | 830 |
1000 | 40 | 216 | 770 | 1795 | 850 | 900 | 1120 | 28-30 | 1160 | 28-36 | 1050 |
1200 | 48 | 254 | 890 | 1965 | 850 | 900 | 1340 | 32-33 | 1380 | 32-39 | 1400 |
D73H美標凸耳對夾式硬密封蝶閥選型分析PN1.6MPa~PN2.5MPa連接尺寸
公稱通徑 | 結構長度 標準值 | 外形尺寸(參考值) | 連接尺寸(標準值) | 重量 (kg) | |||||||
H | H1 | A | B | PN1.6MPa | PN2.5MPa | ||||||
毫米 | 英寸 | L | D1 | Z-d | D1 | Z-d | |||||
50 | 2 | 43 | 112 | 350 | 180 | 200 | 125 | 4-14 | 125 | 4-18 | 11 |
65 | 2-1/2 | 46 | 115 | 370 | 180 | 200 | 145 | 4-14 | 145 | 8-18 | 12 |
80 | 3 | 49 | 120 | 380 | 180 | 200 | 160 | 8-18 | 160 | 8-18 | 15 |
100 | 4 | 56 | 138 | 420 | 180 | 200 | 180 | 8-18 | 190 | 8-22 | 17 |
125 | 5 | 64 | 164 | 460 | 180 | 200 | 210 | 8-18 | 220 | 8-26 | 27 |
150 | 6 | 70 | 175 | 555 | 270 | 280 | 240 | 8-22 | 250 | 8-26 | 29 |
200 | 8 | 71 | 208 | 605 | 270 | 280 | 295 | 12-22 | 310 | 12-26 | 45 |
250 | 10 | 76 | 243 | 680 | 270 | 280 | 355 | 12-26 | 370 | 12-30 | 69 |
300 | 12 | 83 | 283 | 825 | 380 | 420 | 410 | 12-26 | 430 | 16-30 | 86 |
350 | 14 | 92 | 310 | 900 | 380 | 420 | 470 | 16-26 | 490 | 16-33 | 122 |
400 | 16 | 102 | 340 | 980 | 450 | 470 | 525 | 16-30 | 550 | 16-36 | 141 |
450 | 18 | 114 | 380 | 1030 | 480 | 490 | 585 | 20-30 | 600 | 20-36 | 191 |
500 | 20 | 127 | 410 | 1105 | 480 | 490 | 650 | 20-33 | 660 | 20-36 | 260 |
600 | 24 | 154 | 470 | 1310 | 480 | 490 | 770 | 20-36 | 770 | 20-39 | 380 |
700 | 28 | 165 | 550 | 1435 | 640 | 660 | 840 | 24-36 | 875 | 24-42 | 450 |
800 | 32 | 190 | 640 | 1605 | 640 | 660 | 950 | 24-39 | 990 | 24-48 | 650 |
900 | 36 | 203 | 710 | 1745 | 750 | 860 | 1050 | 28-39 | 1090 | 28-48 | 830 |
1000 | 40 | 216 | 770 | 1885 | 850 | 900 | 1170 | 28-42 | 1210 | 28-56 | 1050 |
1200 | 48 | 254 | 890 | 2105 | 850 | 900 | 1390 | 32-48 | 1420 | 32-56 | 1400 |
D73H美標凸耳對夾式硬密封蝶閥選型分析PN4.0MPa連接尺寸
公稱通徑 | 結構長度 標準值 | 外形尺寸(參考值) | 連接尺寸 標準值 | |||||
H | H1 | A | B | PN40MPa | ||||
毫米 | 英寸 | L | D1 | Z-d | ||||
50 | 2 | 43 | 112 | 350 | 180 | 200 | 125 | 4-14 |
65 | 2-1/2 | 46 | 115 | 370 | 270 | 280 | 145 | 8-18 |
80 | 3 | 49 | 120 | 380 | 270 | 280 | 160 | 8-18 |
100 | 4 | 56 | 138 | 420 | 270 | 280 | 190 | 8-22 |
125 | 5 | 64 | 164 | 460 | 380 | 420 | 220 | 8-26 |
150 | 6 | 70 | 175 | 555 | 380 | 420 | 250 | 8-26 |
200 | 8 | 71 | 208 | 605 | 450 | 470 | 320 | 12-30 |
250 | 10 | 76 | 243 | 680 | 450 | 470 | 385 | 12-33 |
300 | 12 | 83 | 283 | 825 | 450 | 470 | 450 | 16-33 |
350 | 14 | 92 | 310 | 900 | 480 | 490 | 510 | 16-36 |
400 | 16 | 102 | 340 | 980 | 480 | 490 | 585 | 16-39 |
450 | 18 | 114 | 380 | 1030 | 640 | 660 | 610 | 20-39 |
500 | 20 | 127 | 410 | 1105 | 640 | 660 | 670 | 20-42 |
D73H美標凸耳對夾式硬密封蝶閥選型分析硬密封蝶閥的安裝與調整步驟如下:
一、D73H美標凸耳對夾式硬密封蝶閥選型分析安裝前準備
檢查閥門:在安裝硬密封蝶閥之前,需要對閥門進行全面檢查,確保閥門的規格、型號與設計要求相符,閥門的零部件完整無缺,無任何損壞或變形,特別是閥板、閥座的密封面應光滑、平整,無劃痕、裂紋等缺陷。
清潔管道:安裝前必須對管道內部進行的清潔,清除管道內的雜物、鐵銹、焊渣等雜質,防止在閥門運行過程中這些雜質進入閥門內部,損壞密封面或影響閥門的正常開閉。
準備工具和材料:準備好安裝所需的工具,如扳手、螺絲刀、墊片、螺栓等,并確保工具完好無損且規格合適。同時,根據管道的介質和工作環境,準備好相應的密封材料,如耐高溫、耐高壓的石棉橡膠墊片等。
二、D73H美標凸耳對夾式硬密封蝶閥選型分析安裝過程
安裝位置確定:根據工藝流程和設計要求,確定硬密封蝶閥在管道上的安裝位置。一般應安裝在便于操作和維護的地方,同時要考慮到閥門的開啟和關閉方向與管道內介質的流向一致,通常在閥門閥體上會有箭頭標識介質流向。
閥門吊裝:對于較大口徑的硬密封蝶閥,可能需要使用吊裝設備進行安裝。在吊裝過程中,要確保閥門平穩,避免碰撞和損壞。可以使用繩索或?qū)S玫蹙呦翟陂y門的吊耳或閥體上合適的位置,緩慢將閥門吊至安裝位置。
管道連接:硬密封蝶閥與管道的連接方式通常有法蘭連接、對夾連接等。如果是法蘭連接,首先要在閥門和管道的法蘭密封面上放置合適的墊片,然后將螺栓穿過法蘭孔,用扳手均勻地擰緊螺栓,確保法蘭連接緊密無泄漏。如果是對夾連接,則需要將閥門的兩側法蘭與管道的法蘭對齊,插入連接螺栓并擰緊。
安裝電動或氣動執行機構:如果硬密封蝶閥配備了電動或氣動執行機構,需要在閥門安裝完成后進行執行機構的安裝。按照執行機構的安裝說明書,將執行機構正確地安裝在閥門的閥桿上,并連接好相應的控制線路和氣管或電線。在安裝過程中,要確保執行機構的安裝位置準確,連接牢固,并且能夠靈活地驅動閥門的開閉。
三、D73H美標凸耳對夾式硬密封蝶閥選型分析調整
手動調試:在安裝完成后,首先進行手動調試。用扳手或手輪緩慢地轉動閥桿,檢查閥門的開閉是否靈活,有無卡澀、阻力過大或異常響聲等現象。如果發現閥門開閉不靈活,需要檢查閥門的安裝是否正確,閥桿是否與其他部件干涉,以及密封面是否有雜質等,并及時進行調整和清理。
檢查密封性能:關閉閥門,然后在閥門的一側施加一定的壓力,可以是氣體壓力或液體壓力,通過觀察閥門的另一側是否有泄漏現象來檢查閥門的密封性能。如果發現有泄漏,需要檢查密封面的貼合情況,可能需要重新調整閥門的安裝位置或更換密封墊片等。
電動或氣動執行機構調整:如果配備了電動或氣動執行機構,需要對執行機構進行調整。首先進行行程調整,通過調整執行機構上的行程開關或限位裝置,確保閥門在全開和全關位置時,執行機構能夠準確地停止。然后進行扭矩調整,根據閥門的規格和工作壓力,調整執行機構的輸出扭矩,確保執行機構能夠提供足夠的力量來驅動閥門的開閉,但又不會因扭矩過大而損壞閥門或執行機構。
聯動調試:在手動調試和執行機構調整完成后,進行聯動調試。將閥門與整個控制系統連接起來,通過控制系統發出開閉指令,檢查閥門的響應情況和動作準確性。同時,要檢查閥門在不同開度下的流量控制情況,確保閥門能夠滿足工藝要求的流量調節范圍。
在安裝和調整硬密封蝶閥時,應嚴格按照制造商的安裝說明書和相關標準規范進行操作,確保閥門的安裝質量和性能。如果在安裝和調試過程中遇到任何問題,應及時與閥門制造商或?qū)I(yè)技術人員聯系。
四、D73H美標凸耳對夾式硬密封蝶閥選型分析使用注意事項
在使用手柄對夾式硬密封蝶閥時,需要注意以下幾點:
1.在安裝前應檢查閥門和管道連接口是否符合要求,防止泄漏。
2.在操作過程中應注意手柄轉動方向,避免因誤操作導致事故發生。
3.閥門應定期進行檢查和維護,以保證其正常運行和密封性能。
4.在介質溫度較高、壓力較大或腐蝕性介質中使用時,需選用相應材料的閥門,并注意加強防護措施。
綜上所述,手柄對夾式硬密封蝶閥是一種具有廣泛應用前景的閥門類型,其結構簡單、操作方便、密封性能好等優點使其成為工業生產中不可替代的重要設備之一。
D73H美標凸耳對夾式硬密封蝶閥選型分析要正確安裝夾式蝶閥,需按照以下步驟進行操作:
1、準備工作:檢查蝶閥和連接管道的尺寸是否匹配,清除管道內的雜物和污垢。
2、將蝶閥放置在管道上,確保連接法蘭、墊片和螺栓都齊全。
3、將蝶閥的兩半夾住連接管道,確保連接法蘭與管道法蘭對齊,并且連接螺栓插入。
4、逐個擰緊連接螺栓,使用扳手或扳手扭緊螺栓,確保蝶閥與管道緊密連接。
5、檢查蝶閥是否正常開關,打開或關閉閥門,確保閥門能夠自由移動。
6、檢查蝶閥的密封性能,打開閥門并用水或氣體進行測試,檢查是否有泄漏。
7、如果有泄漏,重新檢查蝶閥的安裝,并確保連接螺栓已擰緊。
8、安裝完成后,對連接螺栓進行定期檢查,并根據需要進行維護和保養,以確保閥門的正常運行。
需要注意的是,操作前應確保熟悉蝶閥的使用說明和安裝步驟,以避免操作不當導致意外發生。另外,在安裝過程中應注意個人安全,如佩戴適當?shù)姆雷o裝備。
